Como ampliar memoria Synology DS713+

Hola a todos, hace unos días, instalé en mi DS713+ el paquete DS_Photo y observé que el Synology estaba agonizando durante horas, horas…. y más horas ( ya que tengo unos 300GB entre fotos y videos…. ).

Mientras esto ocurría… mi servidor web ( donde tengo mis webs corporativas ) se vinieron abajo.. el servidor de correo entregaba los eMails tarde… y casi no podía iniciar sesión en el DSM… vamos, un horror!!!

Decidí ponerme manos a la obra y ver que estaba pasando…Al conectarme por SSH con la ayuda de mi fiel compañero Putty, me di cuenta que el Synology estaba asfixiado de memoria, estaba constantemente al 95%-99%  de consumo, con lo que encima pedirle el sobre esfuerzo de abrir una web… era una tarea ardua y dolorosa para él.

Empecé a indagar cómo ampliar la memoria y el paso no fue tan traumático. En unos 10 minutos, el Synology estaba relajado y con memoria más que de sobra… ya que ahora… teníamos 4 GB en vez de 1GB.

Para realizar este pequeño cambio, lo que tenemos que hacer primero, es adquirir un módulo de memoria compatible con nuestro modelo de Synology. En este artículo, nos centramos exclusivamente en el DS713+.

Antes de nada, indicar sobre todo que la memoria no sea mayor de 4GB, ya que no os funcionará. Realicé varios test con memorias de 8GB con los modelos de 4GB ( solo variando la capacidad de memoria ) y ninguna funcionó.

Las memorias para este modelo de Synology compatibles que he encontrado ( y además no son caras, ni difíciles de encontrar ) son :

• KVR16S11S8/4 ( Kingston – 4GB DDR3 1600MHZ SO-DIMM PC3 204 pines)
• KVR16LS11/4 ( Kingston – 4GB DDR3 1600MHZ SO-DIMM PC3L 204 pines )     ————>>> RECOMENDADA POR QUE TRABAJA A 1.35V**
• CSXO-D3-SO-1066-4GB ( CSX  – 4GB DDR3 1066MHZ SO-DIMM PC3 204 pines)

** Yo recomiendo personalmente esta, ya que trabaja en la frecuencia recomendada por Synology (1.35v), las otras, trabajan a 1.5v (también funcionan).

Como os indicaba hace un par de lineas, probé la misma memoria Kingston KVR16S11S8/8 ( el modelo de 4GB es perfectamente compatible ).

También probé la memoria modelo Kingson KTA-MB1600/8G, y tampoco hubo forma de que Synology arrancara.

¿Comenzamos?

El proceso de cambio, os lo detallo mediante un par de fotos y alguna que otra indicación para que veáis lo facilito que es:

Comenzamos, dando la vuelta a nuestro Synology y retirando los cuatro tornillos inferiores. ( previamente hemos extraído todos los HDD/SSD )

Ahora, de la parte trasera, quitamos el tornillo situado al lado de los puertos USB 3.0

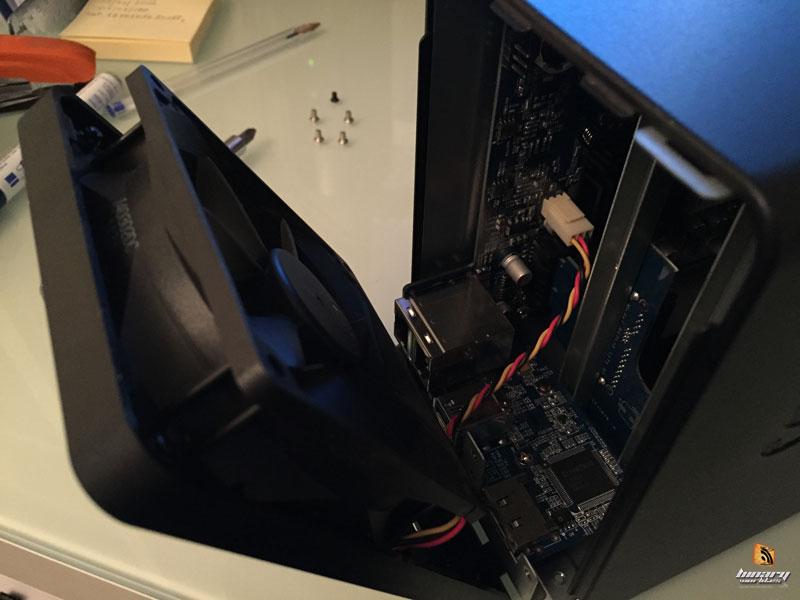

Levantamos como se observa en la imagen ( primero de abajo ) y con mucho cuidado, ya que el ventilador se encuentra conectado a la placa por un lateral.

Y luego de arriba..

Desconectamos el ventilador de la placa y retiramos la carcasa trasera definitivamente.

Esta imagen os muestra el Synology visto desde la parte “anterior”, es decir, desde donde estaba el ventilador ( solo por enseñarla )

Ahora para retirar la carcasa que proteje la placa base, deslizaremos un poco hacia atrás y luego la elevamos.

Ahora ya podemos visualizar el módulo de memoria, pero no es accesible, porque tiene una barrita en medio… ;(

Seguimos entonces desmontando nuestro Synology.

Por la parte posterior, retiramos la tapa comenzando por arriba ( haciendo un poco palanca en los enganches ).

Atención!!!. fijaros en el esquinazo superior derecho de la imágen siguiente, ya que tendréis que tenerlo en cuenta al separar el armazón y acompañarlo en el desacople.

Ponemos ahora el Synology en horizontal y retiramos los dos tornillos que permiten la separación de la placa a la placa de los HDD

Por la parte trasera también retiramos estos dos tornillos

Ahora llega el momento clave, poco a poco vamos levantando ( separando ) la placa del resto del armazón ( recordar lo que os indicaba anteriormente, al separar la placa, acompañar tanto en el desacople/acople el conector de 6 pines que se observa en la imagen a continuación ( parte inferior izquierda ).

Ahora como veis, tenemos acceso completo al cambio del módulo de memoria.

Retiramos el original ( 1GB ) y ponemos el nuevo.

Una vez hecho todo esto… procedemos a cerrarlo con cuidado, lo arrancamos y vemos que nuestro Synology ha reconocido perfectamente los 4GB 😉
